用途及特点：

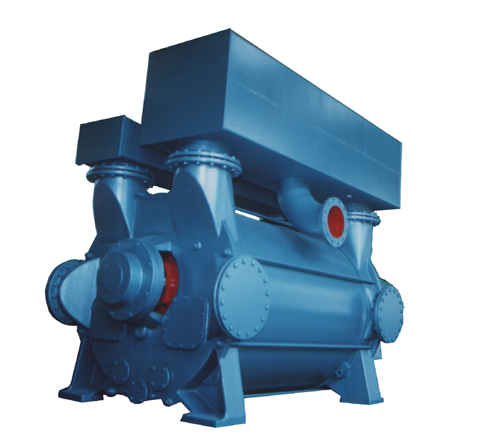

　　2BE3系列水环真空泵及压缩机是我公司在多年科研成果和生产经验的基础上，结合国际同类产品先进技术，研制开发的高效节能产品，代表水环泵行业最新技术，其效率比同类型号的传统设计提高10-30%，节能效果显著，可高达20%。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结果材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。本系列泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点，并能适应排水量大，载荷冲击波动等恶劣工况。

　　我们对于关键部位，如分配板，叶轮和泵轴进行了系统优化设计，简化了结构，提高了性能，实现节能，采用焊接叶轮，叶片一次冲压、成型，型线合理；论彀全部加工，从根本上解决了动平衡问题。叶轮与泵轴采用热装过盈配合，性能可靠，运转平稳。叶轮焊接后，整体运行良好的热处理，叶片具有良好的韧性，使叶片的抗冲击，抗折弯能力得以根本保证，能适应载荷冲击波动的恶劣工况。

　　2BE3系列泵，自带气水分离器，多位置没有排气口，泵盖设有排气阀检修窗口，叶轮与分配板间隙通过定位轴两端压盖调整，安装使用方便，操作简单，便于维修。

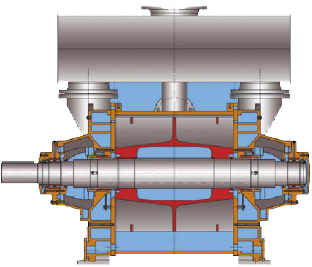

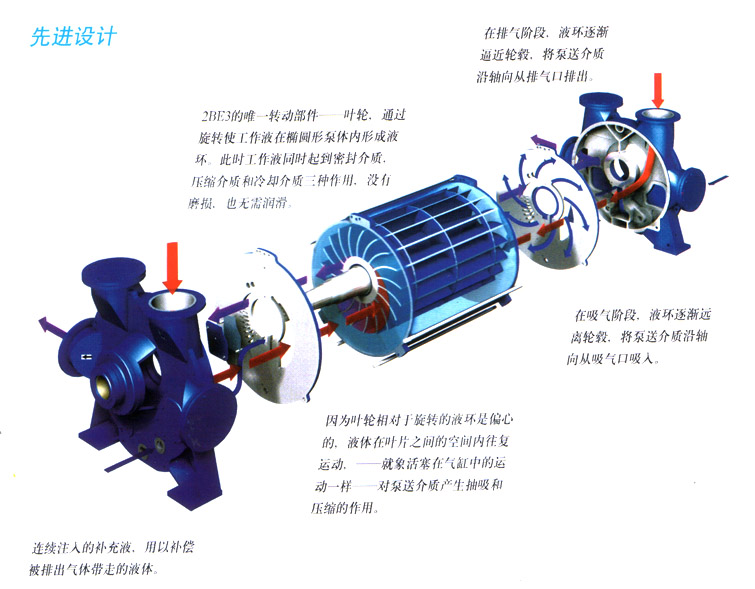

2BE3分解结构图如下：

型号	最低吸入绝压(hPa)	泵转速(r/min)	最大气量(m³/min)	电机功率(kW)	传动形式	电机电压(V)	吸入口径(mm)	排出口径(mm)
2BE3-400	160	300	68	75	皮带	380	300	300
		232	80	90	减速机或皮带	380
		267	85	110		380
		393	92	110		380
		449	110	132		380
2BE3-420	160	300	90	110	减速机或皮带	380	300	300
		330	110	132		380
		360	120	132		380
		390	126	160		380
		420	134	185		380
2BE3-500	160	242	125	160	减速机或皮带	380	350	350
		266	145	185		380
		294	165	200		380
		336	190	250		6KV
		372	210	280		6KV
2BE3-520	160	236	150	185	减速机或皮带	380	350	350
		266	165	200		380
		294	205	250		6KV
		336	235	280		380
		336	250	315		380
2BE3-600	160	200	180	185	减速机	380	400	400
		236	210	250		6KV
		266	240	280		6KV
		294	260	315		6KV
		336	285	350		6KV
2BE3-620	160	200	220	220	减速机	6KV	400	400
		236	255	280
		266	290	350
		294	320	400
		336	360	450
2BE3-670	160	170	305	315	减速机	6KV	500	500
		200	370	400
		236	440	450
		266	500	560
		294	560	630
2BE3-720	160	210	400	450	减速机	6KV 10KV	500	500
		240	450	560
		270	500	630
		300	560	710
		340	620	900
