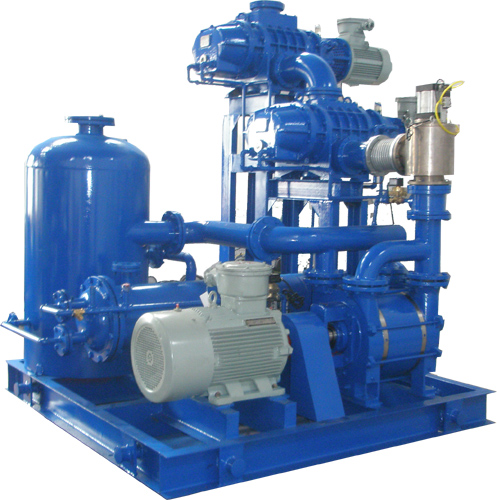

| JZJS系列罗茨水环真空机组 |
|
|
|
|
1、
型号及表示方法
如：J
ZJ
S
600
-
2 B
J：
为机组的汉语拼音第一个字母；
ZJ：表示主泵为罗茨真空泵；
S：
表示前级泵为水环真空泵；
600：为主泵（罗茨泵）抽速L/S；
-2：
为抽速配比代号;
B：
前级液环真空泵工作液循环形式；
2、
技术指标：(总功率为按前级泵为2SK泵时计算的)
2.1
罗茨水环真空机组
|
|
罗茨水环真空机组型号
|
主泵
|
推荐前级泵
|
极限压力（Pa）
|
抽速（L/S）
|
总功率
|
|
JZJS70-2
|
ZJY-70
|
2SK-1.5（2BV2070）
|
500
|
70
|
5.5
|
|
JZJS70-1
|
ZJY-70
|
2SK-3
（2BV5111）
|
500
|
70
|
9
|
|
JZJS70-2.1
|
ZJY-70
|
ZJ-30、2SK-1.5（2BV2070）
|
100
|
70
|
6.25
|
|
JZJS70-1.1
|
ZJY-70
|
ZJ-70、2SK-3（2BV5111）
|
100
|
70
|
10.5
|
|
JZJS150-1
|
ZJY-150
|
2SK-6（2BV5131）
|
500
|
150
|
17.2
|
|
JZJS150-2
|
ZJY-150
|
2SK-3（2BV5111）
|
500
|
150
|
11.2
|
|
JZJS150-2.1
|
ZJY-150
|
ZJ-70、2SK-3（2BV5111）
|
100
|
150
|
12
|
|
JZJS150-2.2
|
ZJY-150
|
ZJ-70、2SK-3（2BV5111）
|
100
|
150
|
7.7
|
|
JZJS300-2
|
ZJY-300
|
2SK-6（2BV5131）
|
500
|
300
|
19
|
|
JZJS300-1
|
ZJY-300
|
2SK-12（2BE1202）
|
500
|
300
|
26
|
|
JZJS300-2.1
|
ZJY-300
|
ZJ-150、2SK-6（2BV5131）
|
100
|
300
|
21.2
|
|
JZJS300-2.2
|
ZJY-300
|
ZJ-150、2SK-3（2BV5111）
|
100
|
300
|
13.7
|
|
JZJS300-4.2
|
ZJY-300
|
ZJ-70、2SK-1.5（2BV2070）
|
100
|
300
|
9.5
|
|
JZJS300-4.1
|
ZJY-300
|
ZJ-70、2SK-3（2BV5111）
|
100
|
300
|
13
|
|
JZJS600-2
|
ZJY-600
|
2SK-12（2BE1202）
|
500
|
600
|
29.5
|
|
JZJS600-4.2
|
ZJY-600
|
ZJ150、2SK-3（2BV5111）
|
100
|
600
|
17.2
|
|
JZJS600-4.1
|
ZJY-600
|
ZJ150、2SK-6（2BV5131）
|
100
|
600
|
24.7
|
|
JZJS600-2.1
|
ZJY-600
|
ZJ300、2SK-12（2BV5161）
|
100
|
600
|
33.5
|
|
JZJS600-4.2.1
|
ZJY-600
|
ZJ150、ZJ70、2SK-3（2BV5111）
|
20
|
600
|
18.7
|
|
JZJS1200-4.2
|
ZJY-1200
|
ZJ-300、2SK-6（2BV5131）
|
100
|
1200
|
30
|
|
JZJS1200-4.1
|
ZJY-1200
|
ZJ-300、2SK-12（2BE1202）
|
100
|
1200
|
37
|
|
JZJS1200-4.2.1
|
ZJY-1200
|
ZJ-300、ZJ-150、2SK-6（2BV5131）
|
100
|
1200
|
32.2
|
|
JZJS2500-4.2
|
ZJY-2500
|
ZJ-600、2SK-12（2BE1202）
|
100
|
2500
|
48
|
|
JZJS2500-4.2.1
|
ZJY-2500
|
ZJ-600、ZJ-300、2SK-12（2BE1202）
|
100
|
2500
|
52
|
说明：1、以上表格为行业推荐标准系列，也可根据用户特殊要求选型设计。
2、泵的技术指标祥见各单泵说明书。
2.2罗茨水环大气真空机组
| 机组型号 |
机组配置型号 |
抽气速率（L/S） |
极限压力Pa |
电机功率Kw |
| 机组主泵 |
前期罗茨泵 |
大汽喷射泵 |
前级泵 |
| JZJS70-1P |
ZJY70 |
|
PQ-3 |
2SK-3 |
70 |
40 |
9.7 |
| JZJS150-3P |
ZJY150 |
|
PQ-3 |
2SK-3 |
150 |
40 |
10.5 |
| JZJS150-2.1P |
ZJY150 |
ZJP70 |
PQ-3 |
2SK-3 |
150 |
2 |
12.7 |
| JZJS150-3P |
ZJY150 |
|
PQ-6 |
2SK-6 |
150 |
40 |
14 |
| JZJS300-1P |
ZJY300 |
|
PQ-6 |
2SK-6 |
300 |
40 |
15 |
| JZJS300-1P |
ZJY300 |
|
PQ-12 |
2SK-12 |
300 |
40 |
26 |
| JZJS300-4.1P |
ZJY300 |
ZJY150 |
PQ-3 |
2SK-3 |
300 |
2 |
14.7 |
| JZJS300-2.1P |
ZJY300 |
ZJY150 |
PQ-6 |
2SK-6 |
300 |
2 |
18 |
| JZJS600-3P |
ZJY600 |
|
PQ-12 |
2SK-12 |
600 |
40 |
27.5 |
| JZJS600-1P |
ZJY600 |
|
PQ-20 |
2SK-20 |
600 |
40 |
50.5 |
| JZJS600-1P |
ZJY600 |
|
PQ-30 |
2SK-30 |
600 |
40 |
80.5 |
| JZJS600-4.1P |
ZJY600 |
ZJY150 |
PQ-6 |
2SK-6 |
600 |
2 |
21.5 |
| JZJS600-2.1P |
ZJY600 |
ZJY300 |
PQ-12 |
2SK-12 |
600 |
2 |
33.5 |
| JZJS1200-4.1P |
ZJY1200 |
ZJY300 |
PQ-12 |
2SK-12 |
1200 |
2 |
37 |
| JZJS1200-2.1P |
ZJY1200 |
ZJY600 |
PQ-20 |
2SK-20 |
1200 |
2 |
61.5 |
|
|
|
