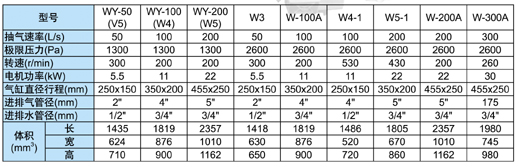

W、WY系列往复式真空泵技术规格：

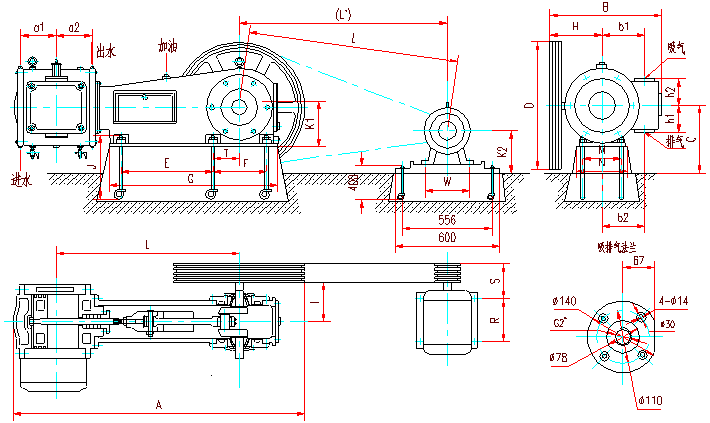

W3往复式真空泵安装尺寸图：

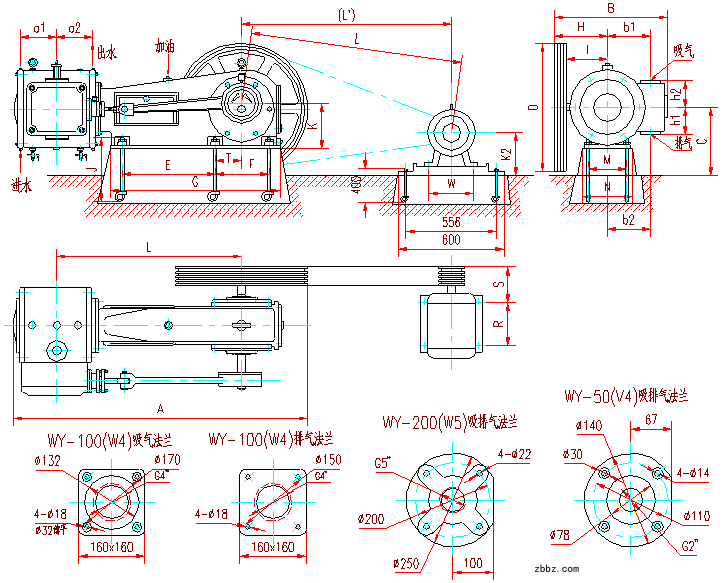

WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图：

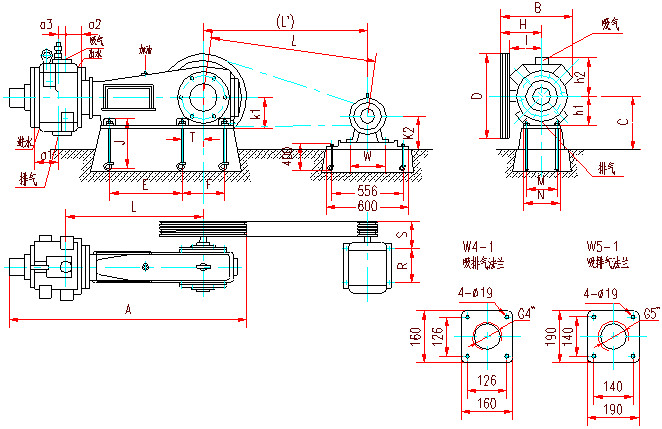

W4-1、W5-1往复式真空泵安装尺寸图：

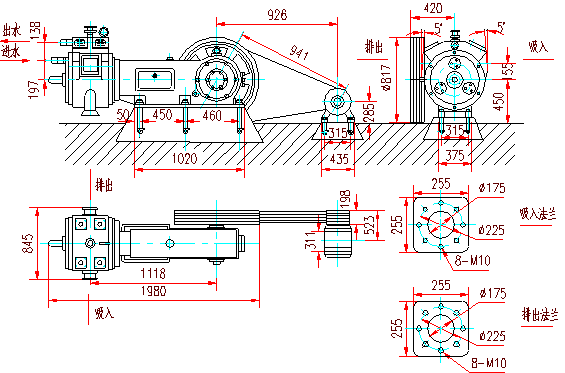

W300往复式真空泵安装尺寸图：

　

代号	A	B	C	D	E	F	G	H	I	J	K	L	L'	l	三角带型号
WY-50(V5)	1435	624	375	707	430	260	815	282	198	400	186	808	787	882	B型 L=2997
WY-100(W4)	1819	876	500	892	520	330	1031	481	356	630	220	1388	1359	1102	B型 L=4500
WY-200(W5)	2357	1010	680	1162	655	400	1256	418	254	630	260	1360	1293	1397	C型 L=5000
W3	1418	630	400	640	430	260	815	283	115	400	186	910	886	882	B型 L=3048
W4-1	1486	520	400	537	430	260	815	300	150	400	186	956	939	832	C型 L=3023
W5-1	1805	670	500	542	520	330	1035	383	213	630	220	935	904	1026	C型 L=3048
代号	M	N	T	W	R	S	a1	a2	b1	b2	h1	h2	k2	泵地脚螺栓	导轨地脚螺栓
WY-50(V5)	200	260	130	216	140	179	171	171	115	241	154	202	192	M16×400	M16×400
WY-100(W4)	260	326	165	254	254	243	216	216	140	337	244	272	220	M20×630	M16×400
WY-200(W5)	290	370	200	318	305	307	300	300	430	430	299	299	260	M24×630	M16×400
W3	200	260	130	216	140	179	171	171	115	241	154	202	192	M16×400	M16×400
W4-1	200	260	130	256	210	229	171	121	a3:50		260	260	220	M16×400	M16×400
W5-1	260	326	165	318	305	307	230	147	a3:83		325	325	260	M20×630	M16×400
